Čo je konektor

Dôležitou súčasťou priemyselného systému sú aj konektory, ako kľúčové komponenty pre prúdové alebo signálové spojenia. Veľké ako lietadlá a rakety, malé ako mobilné telefóny a televízory, konektory sa objavujú v rôznych formách, vytvárajú mosty medzi obvodmi alebo inými komponentmi, pričom preberajú úlohu elektrického prúdu alebo signálnych spojení.

Konektor je CONNECTOR. V Číne sú tiež známe ako konektory, zástrčky a zásuvky. Všeobecne sa vzťahuje na elektrické konektory. Teda zariadenie, ktoré spája dve aktívne zariadenia na prenos prúdu alebo signálu.

Konektor je komponent, ktorý často kontaktuje náš elektronický inžiniersky a technický personál. Jeho funkcia je veľmi jednoduchá: vybudovať komunikačný most medzi blokovanými alebo izolovanými obvodmi v obvode, aby prúd mohol pretekať a obvod mohol realizovať vopred určenú funkciu. Konektory sú nenahraditeľnou súčasťou elektronických zariadení. Pri pozorovaní pozdĺž dráhy toku prúdu vždy nájdete jeden alebo viac konektorov.

Formy a štruktúry konektorov sa neustále menia. Existujú rôzne typy konektorov s rôznymi objektmi aplikácie, frekvenciami, výkonom a prostrediami aplikácie. Napríklad konektory pre osvetlenie na ihrisku a konektory pre pevné disky a konektory pre zapaľovanie rakiet sú dosť odlišné. Ale bez ohľadu na to, aký druh konektora, je potrebné zabezpečiť, aby prúd tiekol hladko, nepretržite a spoľahlivo. Vo všeobecnosti platí, že to, k čomu je konektor pripojený, nie je obmedzené na prúd. V dnešnom rýchlom rozvoji optoelektronickej technológie' nositeľom prenosu signálu je svetlo v systéme optických vlákien. Sklo a plast nahrádzajú vodiče v bežnom obvode, ale optický signál V dráhach sa používajú aj konektory, ktorých funkcie sú rovnaké ako obvodové konektory.

Zrod konektora je koncipovaný z výrobnej technológie stíhacích lietadiel. Lietadlo v boji musí byť natankované a opravené na zemi a čas strávený na zemi je dôležitým faktorom pri víťazstve alebo porážke bitky. Preto boli počas 2. svetovej vojny americké vojenské úrady odhodlané skrátiť čas pozemnej údržby a zvýšiť bojový čas kvôli stíhačkám.

Najskôr zjednotili rôzne ovládacie prístroje a diely a potom ich spojovali do celého systému pomocou konektorov. Pri oprave rozoberte nefunkčnú jednotku a vymeňte ju za novú a lietadlo bude môcť okamžite vyletieť do vzduchu. Po vojne laboratóriá AT-T Bell úspešne vyvinuli telefónny systém Bell a potom vzostup počítačového, komunikačného a iného priemyslu dal viac príležitostí pre vývoj konektorov odvodených od samostatnej technológie a trh sa rýchlo rozšíril.

Klasifikácia konektorov

Keďže štruktúra konektora sa stále viac diverzifikuje, neustále sa objavujú nové štruktúry a aplikačné polia a snaha vyriešiť problémy s klasifikáciou a pomenovaním pomocou pevného modelu je ťažké prispôsobiť.

1. Podľa charakteru použitia

Externý konektor (pre vonkajší kryt), vnútorný konektor (pre vnútorný kryt).

2. Podľa úrovne konektora

●Úroveň 1. Prepojenie medzi komponentom a balíkom (DEVICE TO PACKING):

Vzťahuje sa na pripojenie IC CHIP a kolíka.

●Úroveň 2. Prepojenie medzi obalom a substrátom (VEDENIE KOMPONENTOV DO OBVODU):

Vzťahuje sa na spojenie medzi KOMPONENTOM a doskou PC.

●Úroveň 3. Pripojenie z dosky k doske (z dosky na dosku):

Vzťahuje sa na prepojenie medzi doskou PC a doskou PC.

●Úroveň 4. Pripojenie subsystému k subsystému (PODZOSTAVBA NA PODZOSTAVU)

●Úroveň 5. Pripojenie medzi podsystémami k I/O (PODZOSTAVA K I/O PORTU).

●Úroveň 6. Pripojenie systému k systému (SYSTEM TO SYSTEM).

3. Podľa spôsobu spracovania

Typ krimpovania a IDCType sa tiež nazývajú typ prepichovania, typ spájky a typ s nulovým vložením (typ ZIF).

4. Podľa spôsobu použitia

Konektory drôt-doska, drôty konektora medzi doskou, konektory drôt-kábel, zásuvky, vstupné a výstupné konektory.

5. Podľa formy

Konektor dosky plošných spojov, konektor plochého kábla, konektor koaxiálneho kábla, vstavaný konektor, pinch konektor, okrúhly konektor, uhlový konektor, konektor pre dosku plošných spojov.

6. Podľa štruktúry

Všeobecné konektory, konektory odolné voči vlhkosti a vode, konektory odolné voči životnému prostrediu, vzduchotesné konektory, ohňovzdorné konektory a vodotesné konektory.

7. Podľa pracovnej frekvencie

Nízka frekvencia a vysoká frekvencia (s hranicou 3 MHz).

8. Z hľadiska všestrannosti a súvisiacich technických noriem možno konektory rozdeliť do nasledujúcich kategórií (kategórií):

①Nízkofrekvenčný kruhový konektor;

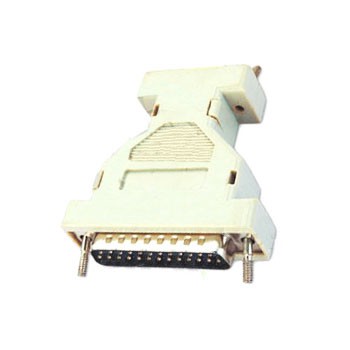

②Obdĺžnikový konektor;

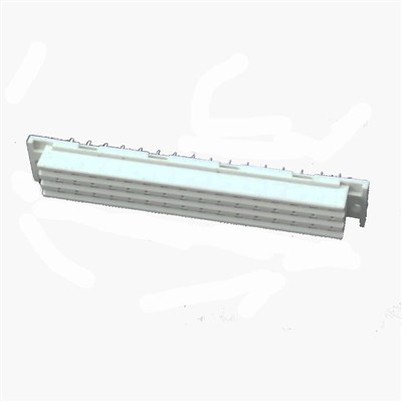

③Konektor tlačených obvodov;

④RF konektor;

⑤ Optický konektor.

Základný výkon konektora

Znalosť konektorov Základný výkon konektorov možno rozdeliť do troch kategórií: a to

Mechanický výkon, elektrický výkon a environmentálny výkon.

1. Mechanické správanie

Čo sa týka spojovacej funkcie, sila vkladania je dôležitou mechanickou vlastnosťou. Vkladacia a vyťahovacia sila je rozdelená na vkladaciu silu a extrakčnú silu (extrakčná sila sa tiež nazýva separačná sila), požiadavky oboch sú odlišné. V príslušných normách sú ustanovenia pre Z veľkú silu vkladania a Z malú separačnú silu, čo ukazuje, že z hľadiska použitia by sila vkladania mala byť malá (existuje nízka sila vkladania LIF a štruktúra ZIF bez sily vkladania), a ak je oddeľovacia sila príliš veľká Malá, ovplyvní to spoľahlivosť kontaktu. Zasúvacia a vyťahovacia sila a mechanická životnosť konektora súvisia so štruktúrou kontaktu (pozitívny tlak), kvalitou povlaku (koeficient klzného trenia) kontaktnej časti a rozmerovou presnosťou usporiadania kontaktov (zarovnanie).

2. Elektrický výkon

Medzi hlavné elektrické vlastnosti konektora patrí prechodový odpor, izolačný odpor a dielektrická pevnosť.

① Elektrické konektory s vysoko kvalitným prechodovým odporom by mali mať nízky a stabilný prechodový odpor. Prechodný odpor konektora sa pohybuje od niekoľkých miliohmov až po desiatky miliohmov.

② Izolačný odpor je mierou izolačného výkonu medzi kontaktmi elektrického konektora a medzi kontaktmi a plášťom a jeho veľkosť sa pohybuje od stoviek megaohmov po tisíce megaohmov.

③ Dielektrická pevnosť alebo výdržné napätie, dielektrické výdržné napätie, je schopnosť odolať menovitému testovaciemu napätiu medzi kontaktmi konektora alebo medzi kontaktmi a plášťom.

④ Ďalšie elektrické vlastnosti.

Útlm úniku elektromagnetického rušenia slúži na vyhodnotenie účinku tienenia elektromagnetického rušenia konektora a vo všeobecnosti sa testuje vo frekvenčnom rozsahu 100 MHz ~ 10 GHz.

Pre vysokofrekvenčné koaxiálne konektory existujú elektrické indikátory, ako je charakteristická impedancia, útlm vloženia, koeficient odrazu a pomer stojatých vĺn napätia (VSWR). V dôsledku rozvoja digitálnej technológie na pripojenie a prenos vysokorýchlostných digitálnych impulzných signálov sa objavil nový typ konektora, a to vysokorýchlostný signálový konektor. V súlade s tým, pokiaľ ide o elektrický výkon, okrem charakteristickej impedancie sa objavili aj niektoré nové elektrické indikátory. , Napríklad presluchy (pressluchy), oneskorenie prenosu (oneskorenie), oneskorenie (skosenie) atď.

3. Environmentálne správanie

Medzi bežné environmentálne vlastnosti patrí teplotná odolnosť, odolnosť proti vlhkosti, odolnosť proti soľnému postreku, odolnosť voči vibráciám a nárazom atď.

①Teplotná odolnosť V súčasnosti je Z-vysoká pracovná teplota konektora 200 ℃ (okrem niekoľkých vysokoteplotných špeciálnych konektorov) a Z-nízka teplota je -65 ℃. Keď konektor funguje, prúd vytvára teplo v kontaktnom bode, čo vedie k zvýšeniu teploty. Preto sa všeobecne verí, že pracovná teplota by sa mala rovnať súčtu teploty okolia a nárastu teploty kontaktného bodu. V niektorých špecifikáciách je jasne špecifikovaný povolený nárast teploty Z konektora pod menovitý prevádzkový prúd.

② Vniknutie odolnosti proti vlhkosti ovplyvní izolačný výkon pripojenia h a hrdzavie kovové časti. Podmienky testu konštantného tepla a vlhkosti sú relatívna vlhkosť 90%~95% (podľa špecifikácií produktu až do 98%), teplota +40±20℃, čas testu podľa špecifikácií produktu, Z je najmenej 96 hodín. Skúška striedavého vlhkého tepla je prísnejšia.

③Keď konektor odolný voči slanej vode pracuje v prostredí s vlhkosťou a soľou, vrstva povrchovej úpravy jeho kovových konštrukčných častí a kontaktných častí môže spôsobiť galvanickú koróziu, ktorá ovplyvňuje fyzikálne a elektrické vlastnosti konektora. Aby sa vyhodnotila schopnosť elektrických konektorov odolávať tomuto prostrediu, špecifikuje sa test soľným postrekom. Konektor sa zavesí do testovacej skrinky s kontrolovanou teplotou, stlačeným vzduchom vystrieka roztok chloridu sodného so stanovenou koncentráciou tak, aby sa vytvorila atmosféra soľnej hmly, a doba jeho pôsobenia je určená špecifikáciou produktu, ktorá je minimálne 48 hodín.

④Vibrácie a nárazy Odolnosť voči vibráciám a nárazom sú dôležité vlastnosti elektrických konektorov. Sú obzvlášť dôležité v špeciálnych aplikačných prostrediach, ako je letectvo a kozmonautika, železničná a cestná doprava. Má otestovať robustnosť mechanickej konštrukcie elektrického konektora a spoľahlivého elektrického kontaktu. Dôležitý ukazovateľ sexu. V príslušných testovacích metódach existujú jasné pravidlá. Pri rázovom teste by sa malo špecifikovať maximálne zrýchlenie, trvanie a tvar vlny rázového impulzu, ako aj čas prerušenia elektrickej kontinuity.

⑤Iné environmentálne vlastnosti Podľa požiadaviek na použitie sú medzi ďalšie environmentálne vlastnosti elektrických konektorov vzduchotesnosť (únik vzduchu, tlak kvapaliny), ponorenie do kvapaliny (odolnosť voči špecifickým kvapalinám), nízky tlak vzduchu atď.

Základná štruktúra konektora

Medzi základné konštrukčné časti konektora patrí ① kontakt; ② izolátor; ③ shell (v závislosti od typu); ④ príslušenstvo.

1. Kontakty

Je to základná časť konektora na dokončenie funkcie elektrického pripojenia. Vo všeobecnosti sa kontaktný pár skladá z samčieho kontaktného kusu a samičieho kontaktného kusu a elektrické spojenie je dokončené vložením samičieho a samčieho kontaktného kusu.

Samčí kontakt je tuhá časť a jeho tvar je valcový (okrúhly kolík), štvorcový valec (štvorcový kolík) alebo plochý (vložka). Mužský kontakt je zvyčajne vyrobený z mosadze alebo fosforového bronzu.

Zásuvka, menovite zásuvka, je kľúčovou časťou kontaktného páru. Spolieha sa na elastickú deformáciu elastickej štruktúry, keď je vložená do kolíka, aby vytvorila elastickú silu a vytvorila tesný kontakt so samčím kontaktným kusom na dokončenie spojenia. Existuje mnoho typov konštrukcií zdvihákov, vrátane valcových (štiepacie, hrdlové), ladiacej vidlice, konzolového typu (pozdĺžna štrbina), skladacieho typu (pozdĺžna štrbina, v tvare 9), krabicového tvaru (štvorcový zdvihák) a hyperboloidného drôteného pružinového zdviháka a tak ďalej.

2. Izolátor

Izolátor sa tiež často nazýva základňa alebo vložka. Jeho funkciou je usporiadať kontakty v požadovanej polohe a vzdialenosti a zabezpečiť izolačný výkon medzi kontaktmi a medzi kontaktmi a krytom. Dobrý izolačný odpor, odolnosť voči napätiu a jednoduché spracovanie sú základnými požiadavkami na výber izolačných materiálov na spracovanie na izolátory.

3. Škrupina

Tiež nazývaný plášť, je to vonkajší kryt konektora. Poskytuje mechanickú ochranu pre vstavanú izolačnú montážnu dosku a kolíky a poskytuje zarovnanie zástrčky a zásuvky pri spájaní a potom upevňuje konektor k zariadeniu.

4. Príslušenstvo

Príslušenstvo sa delí na konštrukčné príslušenstvo a inštalačné príslušenstvo. Konštrukčné príslušenstvo, ako sú upínacie krúžky, polohovacie kľúče, polohovacie kolíky, vodiace kolíky, spojovacie krúžky, káblové svorky, tesniace krúžky, tesnenia atď. Nainštalujte príslušenstvo ako skrutky, matice, skrutky, pružinové krúžky atď. Väčšina príslušenstva má štandardné časti a spoločné časti.

Vlastnosti konektora

1. Buď mužský alebo ženský kontakt je flexibilný. Vzájomným spojením kontaktov je možné zabezpečiť prepojenie obvodu.

2. Svorková časť kontaktu má štruktúru zapojenia, do ktorej sa dajú ľahko implementovať vodiče alebo dosky plošných spojov. Je na realizáciu zvárania, zapuzdrenia, pridržiavania, zvárania cez otvory a iných konštrukcií.

3. Kontakt je upevnený v správnej polohe izolátora a izolátor sa môže použiť na udržanie napäťového izolačného odporu medzi kontaktmi.

4. Má spojovaciu štruktúru, ktorá je vhodná na vloženie alebo odpojenie kontaktu a nemení svoju polohu ani po vibráciách alebo nárazoch.

Budúci vývojový trend technológie elektronických konektorov

Dôležitou súčasťou priemyselného systému sú aj konektory, ako kľúčové komponenty pre prúdové alebo signálové spojenia. S rýchlym vývojom osobných mobilných terminálov, domácich inteligentných elektrických spotrebičov, priemyslu informačnej komunikácie, dopravného nového energetického priemyslu, leteckej vedy a techniky, umelej inteligencie, lekárskych elektronických zariadení a ďalších oblastí, funkcie, vzhľadu, výkonu a prostredia použitia konektorov. boli vylepšené. Vysoké nároky.

1. Vývojový trend mikrominiaturizácie a integrácie

Aby sa splnili požiadavky prenosných, digitálnych a multifunkčných elektronických zariadení, ako aj automatizácie výroby a montáže, musia elektronické konektory prejsť úpravou štruktúry produktu. Produkty sú vyvíjané hlavne v smere malých rozmerov, nízkej výšky, úzkeho rozstupu, multifunkčnosti, dlhej životnosti, povrchovej montáže atď.

Miniaturizácia znamená, že stredová vzdialenosť elektronických konektorov (konektorov) je menšia a vysoká hustota je na dosiahnutie veľkého počtu jadier. Miniaturizácia produktov spotrebnej elektroniky vyžaduje, aby komponenty integrovali miniaturizáciu, tenkosť a vysoký výkon, čo tiež podporuje vývoj konektorových produktov v smere miniaturizácie a malého rozstupu. Miniaturizácia komponentov má vyššie technické požiadavky. To všetko si vyžaduje silný priemyselný formovací základ, ktorý to účinne podporuje.

2. Inteligentný vývojový trend

Dnes je svet s rýchlym rozvojom informácií, bez ohľadu na druh informácií alebo technológie, požiadavky ľudí' sú stále vyššie a vyššie. Z rýchleho rozvoja informačných komunikačných dát sa bezdrôtové prepojenie dostalo ku každému z nás. Od aplikácií smartphonov, smart wearables, dronov, bezpilotného riadenia, VR reality, smart robotov a ďalších technológií, pridávanie IC čipov a Inteligentný vývoj elektronického konektora riadiaceho obvodu je nevyhnutným trendom, pretože umožní elektronický konektor na inteligentnejšie pochopenie používania elektronických zariadení a zlepšenie výkonu samotného konektora na dosiahnutie inteligentného bezdrôtového premostenia.

3. Vývojový trend vysokej výkonnosti

Vysokorýchlostný prenos znamená, že moderné počítače, informačné technológie a sieťové technológie vyžadujú, aby časová rýchlosť prenosu signálu dosahovala megahertzové frekvenčné pásmo a čas impulzu dosahoval sub milisekúnd. Preto sú potrebné vysokorýchlostné elektronické konektory (konektory).

Vysoká frekvencia sa má prispôsobiť vývoju technológie milimetrových vĺn a rádiofrekvenčné koaxiálne elektronické konektory (konektory) všetky vstúpili do pracovného frekvenčného pásma milimetrových vĺn.
